今天为大家分享的是耐酸碱橡胶接头这*款产品。图片如下：

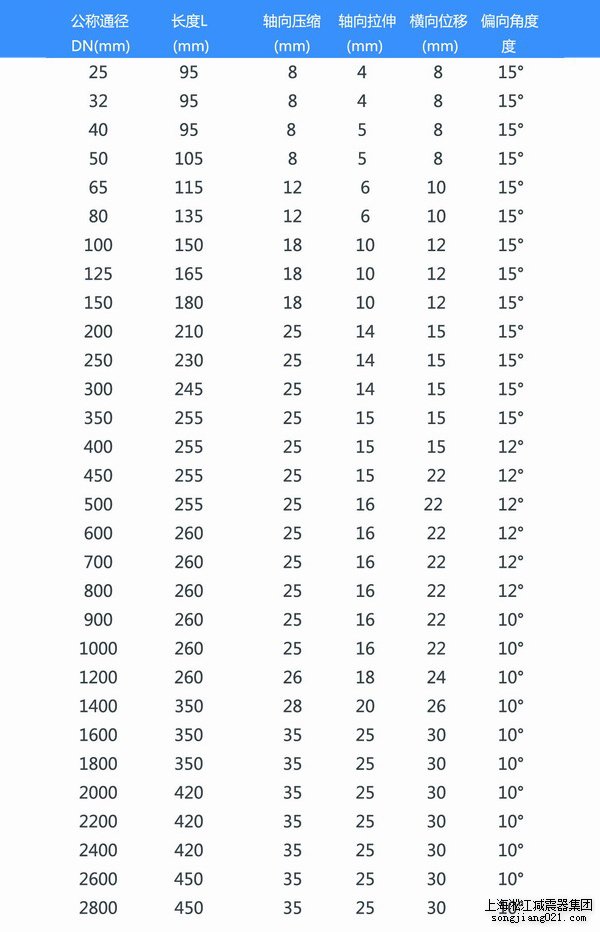

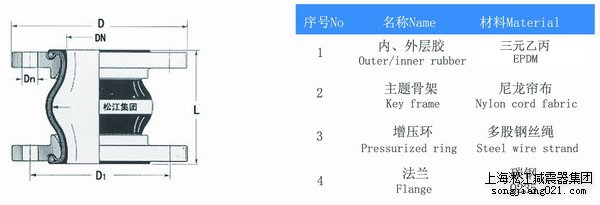

三元乙丙橡胶接头耐酸碱的属性由来。耐酸碱橡胶接头球体橡胶材质为三元乙丙胶，简称EPDM橡胶接头。
*、三元乙丙橡胶介绍简介
1、耐酸碱橡胶接头适用于对介质为酸碱，有侵蚀力的管道。三元乙丙是乙烯、丙烯和非共轭二烯烃的三元共聚物。
2、三元乙丙橡胶.性就是其优越的耐氧化、抗臭氧和抗侵蚀的能力，在所有橡胶当中，EPDM具有低的比重。它能吸收大量的填料和油而影响.性不大。二烯烃具有.殊的结构，只三元乙丙橡胶有两键之*的才能共聚，不饱和的双键主要是作为交链处。另*个不饱和的不会成为聚合物主链，只会成为边侧链。
3、三元乙丙的主要聚合物链是完全饱和的。这个.性使得三元乙丙可以抵抗热，光，氧气，尤其是臭氧。三元乙丙橡胶本质上是无.性的，对.性溶液和化学物具有抗性，吸水率低，具有良好的*缘.性。
4、EPDM中文名：三元乙丙橡胶 英文全称:Ethylene-Propylene-Diene Monomer(简称:EPDM)
5、三元乙丙橡胶是乙烯、丙烯以及非共轭二烯烃的三元共聚物，1963年开始商业化生产。每年全世界的消费量是80万吨。EPDM主要的.性就是其优越的耐氧化、抗臭氧和抗侵蚀的能力。由于三元乙丙橡胶属于聚烯(PA66)烃家族，它具有.好的硫化.性。在所有橡胶当中，EPDM具有低的比重。它能吸收大量的填料和油而影响.性不大。因此可以制作成本低廉的橡胶化合物。
二、三元乙丙分子结构和.性
三元乙丙是乙烯、丙烯和非共轭二烯烃的三元共聚物。二烯烃具有.殊的结构，只有两键之*的才能共聚，不饱和的双键主要是作为交链处。另*个不饱和的不会成为聚合物主链，只会成为边侧链。三元乙丙的主要聚合物链是完全饱和的。这个.性使得三元乙丙可以抵抗热，光，氧气，尤其是臭氧。三元乙丙本质上是无.性的，对.性溶液和化学物具有抗性，吸水率低，具有良好的*缘.性。
在三元乙丙生产过程中，通过改变三单体的数量，乙烯丙烯比，分子量及其分布以及硫化的方法可以调整其.性。
三、三元乙丙橡胶.三单体
三元乙丙橡胶合成中的非共轭二烯烃类型的单体是通过与乙烯和丙烯的共聚，在聚合物中产生不饱和键，以便实现硫化。三元乙丙橡胶生产中主要是用乙叉降冰片烯（ENB）和双环戊二烯（DCPD）。其中广泛使用的是ENB，它比DCPD产品硫化要快得多。随着二烯烃.三单体的增加，将会有下列影响发生：更快硫化率，更低的压缩形变，高定伸，促进剂选择的多样性，减少的防焦性和延展，更高的聚合物成本。
四、三元乙丙橡胶分子量
三元乙丙橡胶的分子量及分布可以通过凝胶渗透色谱法使用二氯苯作为溶剂在高温下（150℃）测量而得。分子量分布通常被称为是重量平均分子量与数量平均分子量的比例。根据普通和高度支化的结构，这个值通常在2到5之间变化。三元乙丙橡胶的门尼粘度可以反映其分子量的大小，三元乙丙橡胶的门尼粘度范围通常在20到100之间。
增加三元乙丙橡胶的分子量，正面影响有：更高的拉伸和撕裂强度，在高温情况下更高的生坯强度，能够吸收更多的油和填料（低成本）。随着分子量分布的增加，正面的影响有：增加的混炼和碾磨加工性。但是，较窄的分子量分布可以改进硫化速度，硫化状态以及注塑行为。
五、三元乙丙橡胶硫化类型
三元乙丙可以利用有机过氧化物或者硫磺来进行硫化。但是，相比与硫磺硫化，过氧化物交链的三元乙丙用于电线电缆工业时具有更高的耐温性，更低的压缩形变以及改进的硫化.性。过氧化物硫化的不好的地方就在于更高的成本。
三元乙丙的交联速度和硫化时间随着硫化类型和含量而改变。当三元乙丙与丁基，天然橡胶，丁苯橡胶混合时，在选择合适的三元乙丙橡胶*号时，必须要考虑到下列因素：
当与丁基进行混合时，由于丁基具有较低的不饱和度，为适应丁基的硫化速度，好选择相对较低含量的DCPD和ENB含量的三元乙丙。当与天然橡胶和丁苯橡胶混合时，好选择8%到10%ENB含量的三元乙丙，以满足其硫化速度。
以上信息由上海淞江减震器集团有限公司，如需了解更多可曲挠橡胶接头产品信息，请继续关注上海淞江集团官网http://www.60547771.com/，也可以直接拨打上海淞江客服电话021-66977771
